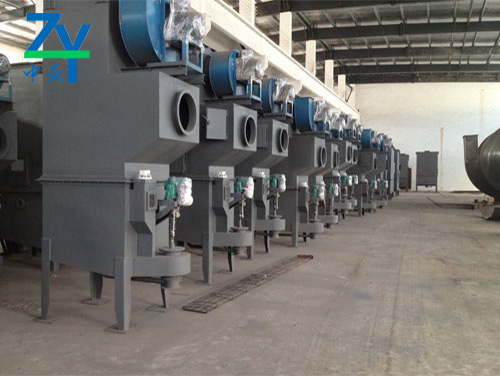

多管冲击式除尘器

SHCJ/DG型多管冲击式除尘器，是借鉴国外有关先进技术，结合我国实际生产环境保护工作的现状，新近开发的一种新型湿式除尘设备。该设备主要用于非纤维、无腐蚀性、温度不高于120℃的含尘气体的净化处理。广泛被电力、冶金、化工、矿山、煤炭、建材等行业所采用。

1）总体结构：

上箱体包括：进出风管、分配送风管、两道挡水板、喷头、离心风机等（I型不含风机）

下箱体包括：泥浆斗、进水管和反冲洗喷管等部分。

附属部件有：电动推杆、液位控制仪、电磁阀等。

2）工作原理：

除尘器机组原理详见下图，当含尘气体由进风口进入除尘器后，较大粗粒被挡板（1）阻挡下落，较小的粉尘随着气流一同进入联箱。这时，含尘气体流经送风管以较高的速度从喷口处喷出，冲击液面撞起大量的泡沫和水滴，从而达到净化除尘的目的。净化后的空气在负压的作用下，通过第一挡水板和第二挡水板除去气体中所含水滴，由风机出口排出。
