水浴式除尘器

水浴式除尘机组由通风机、除尘器、清灰装置和水位自动控制装置组成。它具有结构简单，装配紧凑、占地面积小、施工安装方便、净化效率高、允许入口含尘浓度高（100g/m3）允许风量波动大、净化具有一定粘性的粉尘不致堵塞以及用水量小等优点。本机组适用范围较广，可用于净化纤维性、非水凝性粉尘、无腐蚀性的温度不高于300℃含尘气体。适用于冶金、煤炭、化工、铸造、电力、建筑及耐火材料等行业。

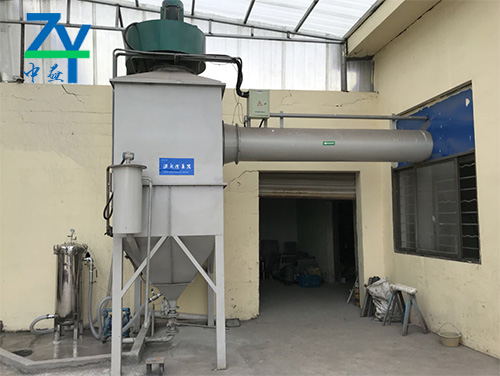

本机组由风机、除尘器本体、排污装置和自控装置组成；风机安装在除尘器的顶部，将净化后的清洁气体引出。除尘器本体由进气室和净气分雾室组成，净化含尘气体。排污装置安装在除尘器锥形漏斗底部，排放泥浆。自控装置由给水系统、控制装置组成。

除尘机原理，含尘气体由入口进入除尘器，气流转弯向下冲击于水面，部分较大的尘粒落入水中，当含尘气体以18-35m/s的速度通过上、下叶片间”S”形通道时，激起大量的水花，使水气充分接触，绝大部分微细的尘粒混入水中，使含尘气体得到充分的净化。净化后的气体由分雾室挡水板除掉水滴后经净气出口由风机排出。由于离心力的作用，获得尘粒的水又返回漏斗。泥浆则由漏斗的排污装置定期或连续排出，新水则由给水系统补充。

机组内的水位由溢流箱控制，当水位高出溢流箱的溢堰时，水便流进水箱，由溢流管排出，设在溢流箱上的水位自动控制装置保证水面在3-10mm的范围内变动保证机组稳定的及较高效率，并达到节约用水。

溢流箱上部通气管与净气分雾室连通，使两者具有相同高度的水面。

溢流箱的水是通过插入除尘器下部的连通管连通的，以保持溢流箱水面平稳。
