地 址：江苏省张家港市杨舍镇东莱东黎路
联系人：曹凤鸣 （总经理）
手 机：13806227123
联系人：韩常凤
手 机：13773283423
电 话：0512-58968100
传 真：0512-58968100
邮 编：215600
E-mail:1197414559@qq.com
网 址：www.zjgzykj.com

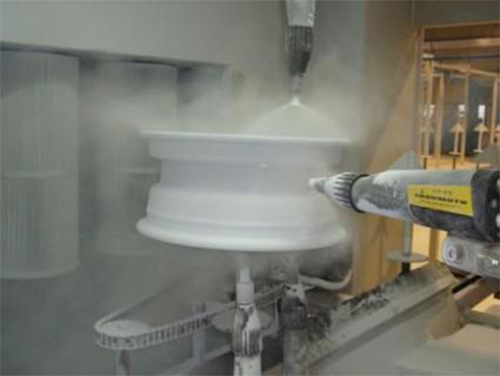

静电涂装设备工艺对粉末涂料的技术要求：在实验粉末静电喷涂工艺施工时，往往对粉末涂料的特性不予重视，以至于当涂膜出现一些疵病时（如气泡、麻点、凹陷、缩孔、花斑，甚至涂不上粉等），无从着手，难以分析。实质上，对静电喷涂用的粉末涂料，应注意下述几个参数，才能保证静电喷涂工艺的顺利实施和得到高性能的涂膜。
1、粉末涂料的颗粒细度：粉末涂料和溶剂型涂料的显著区别是分散介质不同。在溶剂型涂料中，使用有机溶剂作为分散介质；而在粉末涂料中，则使用净化的压缩空气作为分散介质。粉末涂料在喷涂时呈分散状态，不能调节涂料的颗粒度。因此，适合静电喷涂的粉末颗粒细度是重要的。
适合静电喷涂的粉末涂料，其颗粒度最好在10微米到90微米之间（即>170目）。粒度小于10微米的粉末称超细粉末，它很容易损耗在大气中，超细粉的含量不能太多。这里值得注意的是，粉末的颗粒度和涂膜的厚度有关，对粉末涂料的颗粒度要有一定的分布范围（表1）才能得到厚度均匀的涂膜。如要求涂膜的厚度是25微米，则粉末涂料的最大颗粒不能超过65微米，（200目—240目），而大部分粉末都应通过35微米（350目—400目）。为了控制和调整粉末颗粒的大小在粉碎设备上应能加以调整。对我国的粉末制造厂来讲，当前还做不到这一点。
